焊接符号，作为工程语言的一种，能够在图纸上简洁而清晰地表达焊缝的形态、尺寸及焊接工艺。为了帮助大家更好地理解这一概念，我们精心整理了一些实用的焊接图纸符号标注图解示例，供大家参考。接下来，让我们一起探索这些符号的奥秘。

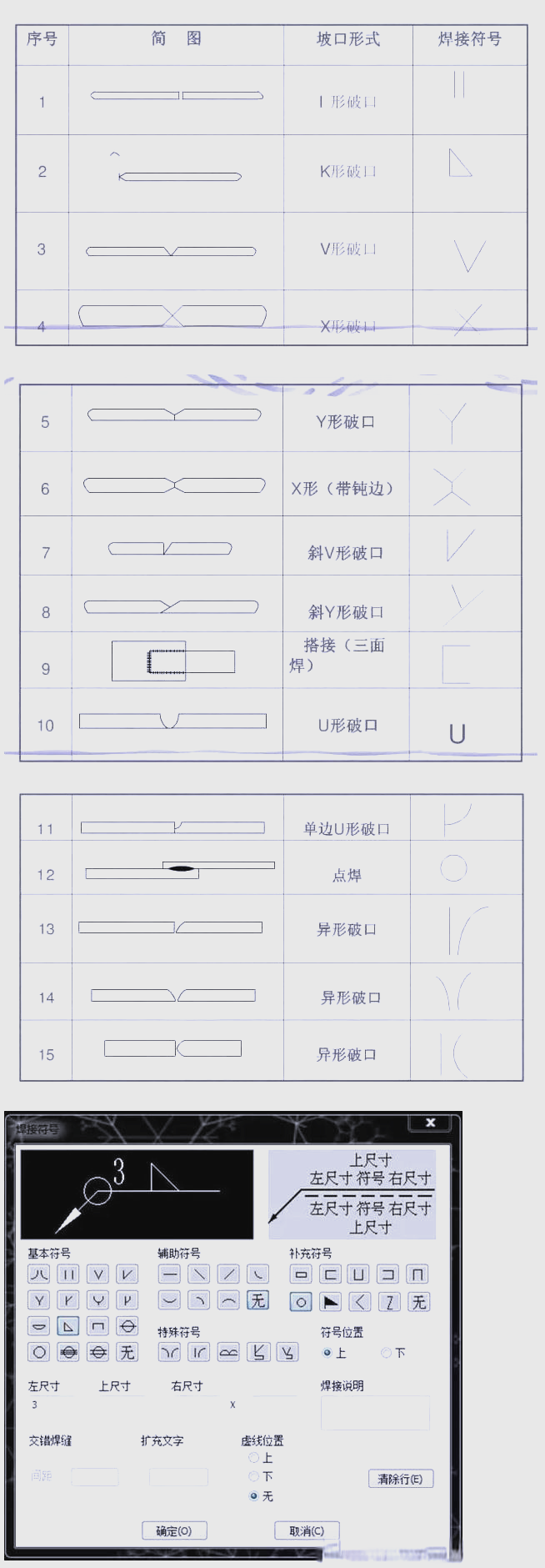

首先，我们来看看基本坡口符号。坡口是焊接过程中不可或缺的一部分，它对焊缝的质量和强度有着至关重要的影响。通过了解不同类型的坡口符号，我们可以更准确地把握焊接工作的要求。接下来，我们将深入探讨各种焊接符号的含义和应用，为您在工程领域的工作提供有力的支持。

焊接图纸符号标注图解示例

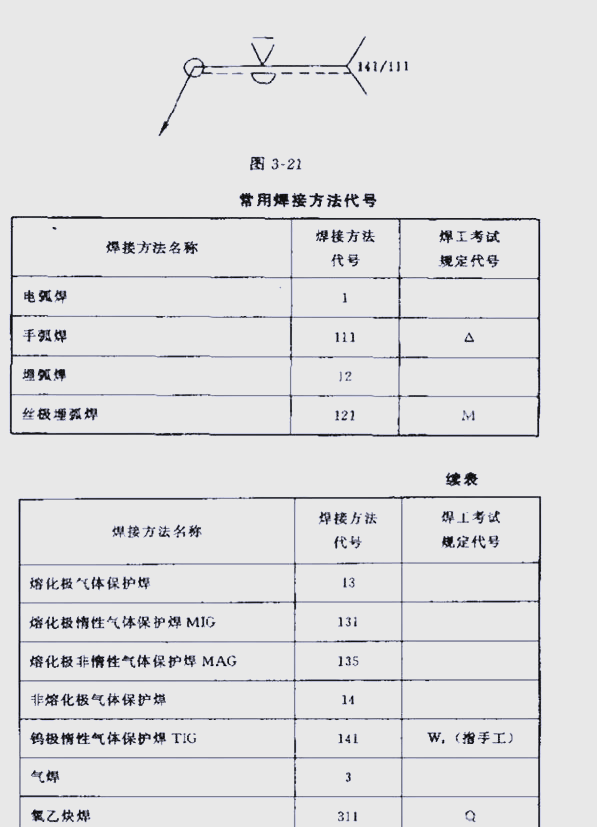

在焊接结构图样中，焊接方法的标注遵循国家标准GB5185-85，采用阿拉伯数字表示，并置于指引线尾部。常见焊接方法代号详见表3-9。若为复合焊接方法，可用“/”进行分隔，左侧代表正面（或盖面）焊法，右侧则表示背面（或打底）焊法。例如，V形焊缝先以钨极氩弧焊打底，再以手工电弧焊盖面，其标注为141/111。

此外，焊缝符号与焊接方法代号的标注范例如图3-21所示。此图描绘了一个V形坡口对接焊缝的场景，其中背面进行了封底焊，而正面焊缝则保持表面齐平。具体的焊接流程为：打底焊采用手工钨极氩弧焊，而盖面焊和封底焊则选用手工电弧焊。

钢结构焊接符号的表示方法与规定

钢结构焊接符号的绘制遵循国家标准GB324一1988《焊缝代号》。在建筑学科领域，钢结构焊接符号常与建筑、型钢、螺栓及铆钉等符号一同出现。了解钢结构焊缝符号的表示方法和相关规定，对于准确理解和解读焊接图纸至关重要。

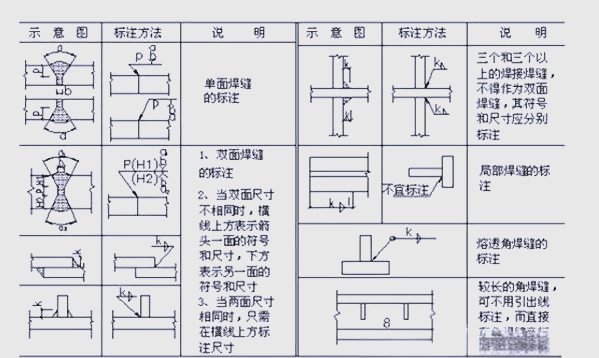

1、焊缝的引出线由箭头和两条基准线构成，一条为实线，另一条为虚线，均为细线类型。
2、基准线的虚线可绘制在实线的上方或下方，通常应与图样的标题栏保持平行，仅在特殊情况下才允许垂直于标题栏。
3、若焊缝位于接头的箭头侧，则基本符号应标注在基准线的实线侧；若焊缝处于接头的非箭头侧，则基本符号应标注在基准线的虚线侧。
4、对于双面对称焊缝，基准线可省略虚线。
5、箭头线与焊缝的相对位置无特别要求，但在标注单边形焊缝时，箭头线需指向带有坡口的一侧工件。
6、基本符号和补充符号需与基准线相交或相切，与基准线重合的线段以粗实线表示。
7、焊缝的基本符号、辅助符号和补充符号（尾部符号除外）均以粗实线呈现，尺寸数字通常也为粗实线，而尾部符号则采用细实线，主要用于标注焊接工艺和方法等内容。
8、在相同的图形中，当焊缝的形式、断面尺寸和辅助要求均一致时，可仅在一处标注焊缝的符号和尺寸，并附加“相同焊缝的符号”，该符号为3/4圆弧，绘制在引出线的转折处。若图形中存在多种相同的焊缝，可对焊缝进行分类编号并标注在尾部符号内，分类编号采用字母A,B,C等，并在同一类焊缝中选择一处进行代号标注。

9、熔透角焊缝的标注方式应参照图1-38进行。其符号为一个涂黑的圆圈，需画在引出线的转折位置。
10、对于较长的角焊缝，例如焊接实腹钢梁的翼缘焊缝，可以不必使用引出线进行标注，而直接在角焊缝旁边标明焊缝尺寸值K。
11、当连接长度内仅部分区段存在焊缝时，应按照图1-40所示进行标注。此处，K表示角焊缝的焊脚尺寸。
12、若焊缝分布不规则，除了标注焊缝符号外，还需在焊缝处添加适当的线条以示可见性。例如，使用中实线表示可见焊缝，或使用栅线表示不可见焊缝。
13、当两个焊件进行单面焊接且双边坡口不对称时，引出线的箭头应指向坡口尺寸较大的焊件。
14、环绕工作件一周的围焊缝，其符号用圆圈表示，并画在引出线的转折处，同时标注其焊角尺寸K。
15、对于三个或三个以上的焊件相互焊接的情况，不能将其焊缝作为双面焊缝进行标注，而应分别对每个焊缝进行符号和尺寸的标注。
16、在施工现场进行的焊接工作，其焊缝需特别标注为“现场焊缝”符号。该符号为一个涂黑的三角形旗号，绘在引出线的转折处。
17、在相互焊接的两个焊件中，若只有一个焊件带有坡口（例如单面V形坡口），则引出线的箭头应指向带坡口的焊件。

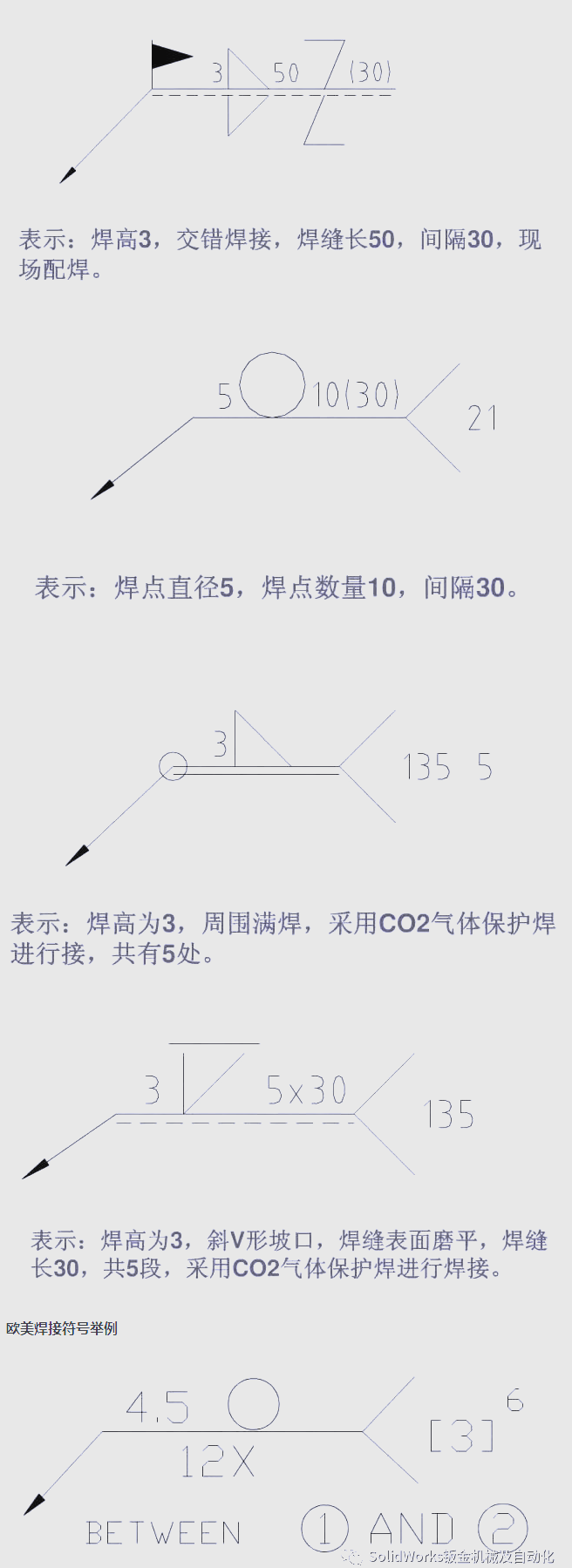

4.5------表示焊点的直径大小。
【3】------根据所提供的图示，该符号用于区分不同的焊接类型，可能表示CC项或SC项。
6------此符号表示当前所指的是第六个CC项或SC项。

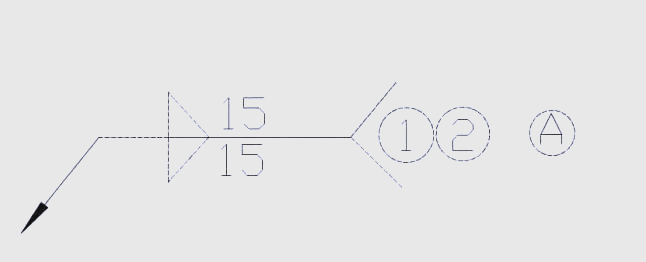

BETWEEN①AND②------该符号用于标明①号与②号两点之间的焊点位置。
12X------此符号表示在两点之间存在12个焊点。接下来，我们将探讨一些日本焊接符号的示例。

A------图示所示，该符号用于标识关键或重要的特性。
