小区高层商品房给排水和采暖全套图

本素材为小区高层商品房给排水和采暖全套图，其中涵盖有屋面排水平面图、给水系统图、屋面防排烟设备布置平面图等。图纸均为dwg格式，用户可以使用CAD编辑器或者是CAD看图软件进行查看CAD图纸，以下就是一些预览图。 图纸提取码：kolp

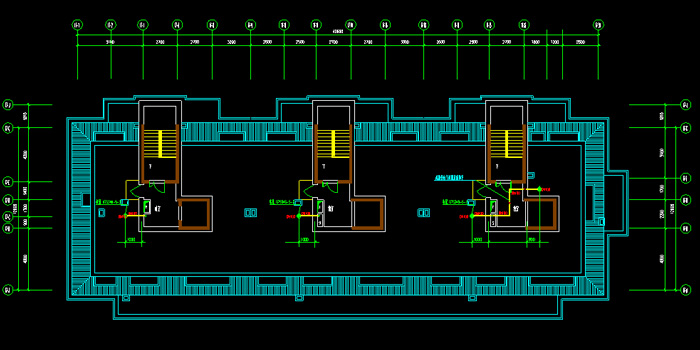

屋面排水平面图

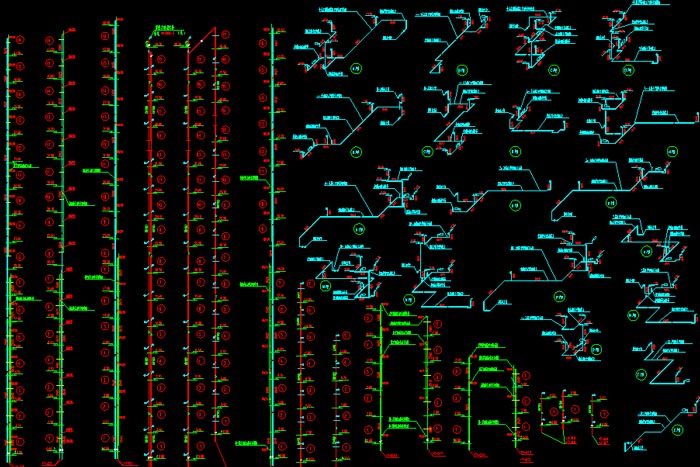

给水系统图

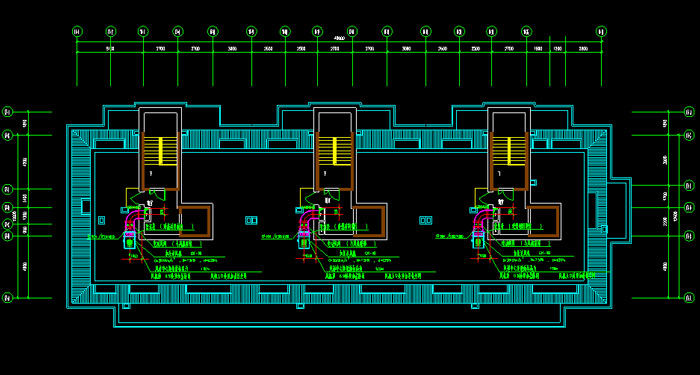

屋面防排烟设备布置平面图

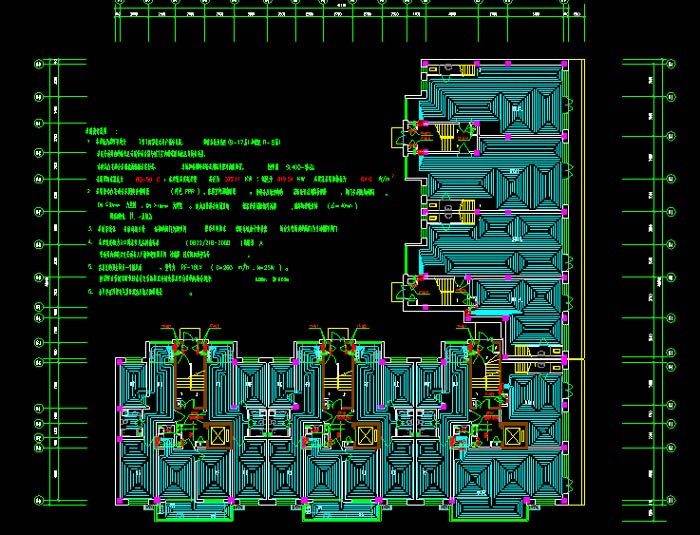

一层采暖平面图

注：本素材只作为学习资料参考，请勿用于其他商业用途。
